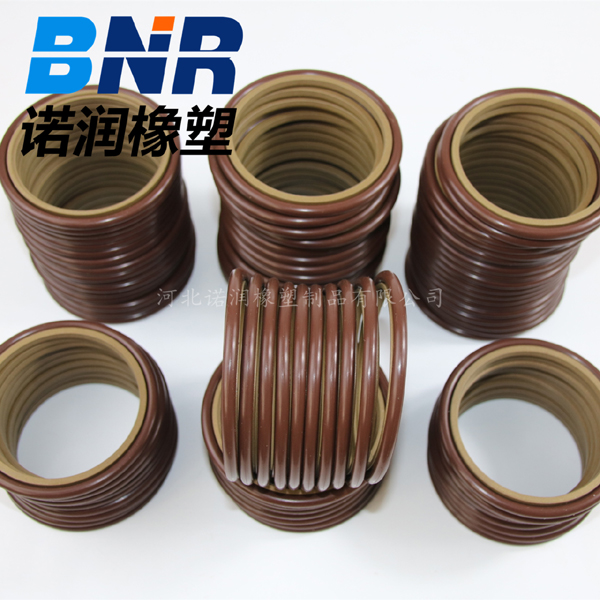

轴用方形圈
一、性能与用途
由一个低磨擦的填充聚四氟乙烯（PTFE）环和O形橡胶密封圈组合而成，O形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用于高低速往复运动及高压系统的油缸活塞杆密封,起双向密封作用。一般要和导向环配套使用。轴径小于Φ30的规格，应采用分体式沟槽。
二、材 质
方形圈为填充聚四氟乙烯PTFE，O形圈为丁腈橡胶NBR或氟胶FKM
三、工况条件
耐 压：0-40MPa；
往复速度：≤5m/s；
工作温度：丁晴NBR：-30～+120℃，氟胶FKM：-20～+200℃；
工作介质：液压油、气、水（在磷酸酯液压油中选用氟胶)。
四、设计标准
本系列可参考B+L公司S55043系列。
五、标注方法
轴用方形圈用订货号来标注，示例：GSI-0180 PTFE+NBR
六、结构装置
| 规格及沟槽尺寸 |
| 订货号 |
Df8 |
DH9 |
G+0.15 |
Rmax |
E |
| 0-20 MPa |
20-40 MPa |
| GSI0040 |
4 |
8.9 |
2.2 |
0.3 |
0.4-0.2 |
0.2-0.1 |
| GSI0050 |
5 |
9.9 |
| GSI0060 |
6 |
10.9 |
| GSI0070 |
7 |
11.9 |
| GSI0080 |
8 |
15.5 |
3.2 |
0.5 |
0.6-0.3 |
0.3-0.1 |
| GSI0100 |
10 |
17.5 |
| GSI0120 |
12 |
19.5 |
| GSI0140 |
14 |
21.5 |
| GSI0160 |
16 |
23.5 |
| GSI0180 |
18 |
25.5 |
| GSI0190 |
19 |
30 |
4.2 |
0.7 |
0.3-0.2 |
| GSI0200 |
20 |
31 |
| GSI0220 |
22 |
33 |
| GSI0250 |
25 |
36 |
| GSI0280 |
28 |
39 |
| GSI0300 |
30 |
41 |
| GSI0320 |
32 |
43 |
| GSI0350 |
35 |
46 |
| GSI0360 |
36 |
47 |
| GSI0380 |
38 |
53.5 |
6.3 |
1.2 |
0.6-0.4 |
0.4-0.2 |
| GSI0400 |
40 |
55.5 |
| GSI0420 |
42 |
57.5 |
| GSI0450 |
45 |
60.5 |
| GSI0500 |
50 |
65.5 |
| GSI0560 |
56 |
71.5 |
| GSI0600 |
60 |
75.5 |
| GSI0630 |
63 |
78.5 |
| GSI0650 |
65 |
80.5 |
| GSI0700 |
70 |
85.5 |
| GSI0750 |
75 |
90.5 |
| GSI0800 |
80 |
95.5 |
| GSI0850 |
85 |
100.5 |
| GSI0900 |
90 |
105.5 |
| GSI1000 |
100 |
115.5 |
| GSI1050 |
105 |
120.5 |
| GSI1100 |
110 |
125.5 |
| GSI1150 |
115 |
130.5 |
| GSI1250 |
125 |
140.5 |
| GSI1300 |
130 |
145.5 |
0.8-0.4 |
| GSI1400 |
140 |
155.5 |
| GSI1600 |
160 |
175.5 |
| GSI1900 |
190 |
205.5 |
| GSI2000 |
200 |
221 |
8.1 |
1.5 |
1.0-0.6 |
0.6-0.4 |
| GSI2100 |
210 |
231 |
| GSI2200 |
220 |
241 |
| GSI2300 |
230 |
251 |
| GSI2500 |
250 |
271 |
| GSI2560 |
256 |
280.5 |
8.1 |
1.5 |
1.0-0.6 |
0.6-0.4 |
| GSI2600 |
260 |
284.5 |
| GSI2900 |
290 |
314.5 |
| GSI3200 |
320 |
344.5 |
| GSI3600 |
360 |
384.5 |
| GSI3700 |
370 |
394.5 |
| GSI4000 |
400 |
424.5 |
| GSI4100 |
410 |
434.5 |
| GSI4200 |
420 |
444.5 |
| GSI4300 |
430 |
454.5 |
| GSI4400 |
440 |
464.5 |
| GSI4500 |
450 |
474.5 |
| GSI4600 |
460 |
484.5 |
| GSI4700 |
470 |
494.5 |
| GSI4800 |
480 |
504.5 |
| GSI4900 |
490 |
514.5 |
| GSI5000 |
500 |
524.5 |
| GSI5100 |
510 |
534.5 |
| GSI5200 |
520 |
544.5 |
| GSI5300 |
530 |
554.5 |
| GSI5400 |
540 |
564.5 |
| GSI5500 |
550 |
574.5 |
| GSI5600 |
560 |
584.5 |
| GSI6000 |
600 |
624.5 |
| GSI6100 |
610 |
634.5 |
| GSI6200 |
620 |
644.5 |
| GSI6300 |
630 |
654.5 |
| GSI6400 |
640 |
664.5 |
| GSI6500 |
650 |
678 |
9.5 |
2.0 |
1.2-0.8 |
0.8-0.5 |
| GSI6600 |
660 |
688 |
| GSI6700 |
670 |
698 |
| GSI6800 |
680 |
708 |
| GSI6900 |
690 |
718 |
| GSI7000 |
700 |
728 |
| GSI7100 |
710 |
738 |
| GSI7500 |
750 |
778 |
| GSI8000 |
800 |
828 |
| GSI8500 |
850 |
878 |
| GSI9000 |
900 |
928 | |
|
|
|
|
|
|
|
|
|
| |
|
