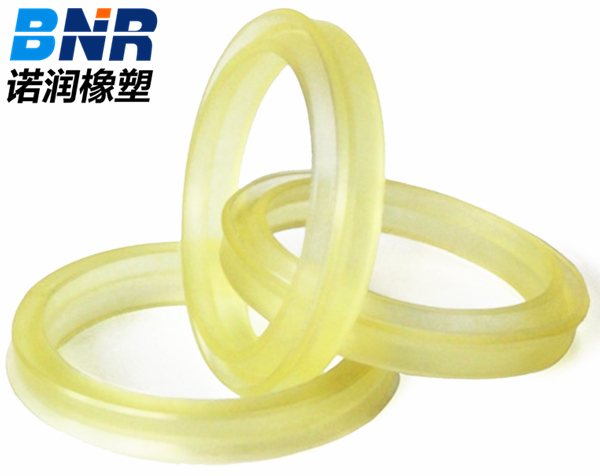

QYD型密封圈

一、性能与用途

　　QYD型活塞密封件是符合中国标准的气缸活塞专用密封件

二、材 质
    橡塑RP，特殊情况下选用氟胶FKM

三、工况条件

　　工作压力：≤1.6MPa

　　工作温度：-20℃～+80℃

　　往复速度：≤0.5m/s

　　介质：压缩空气。

　　安装：

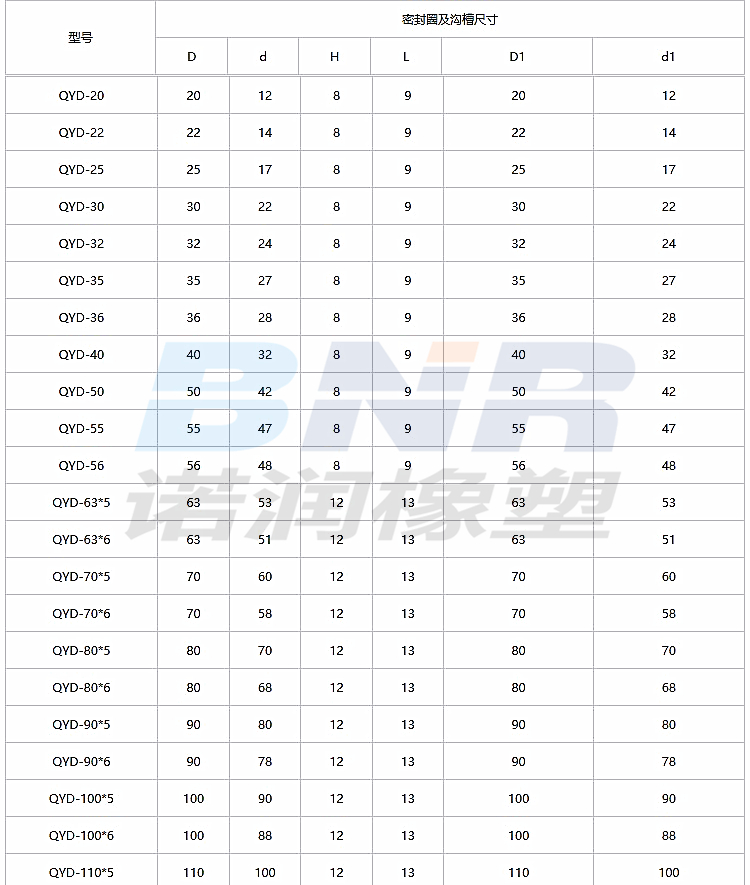

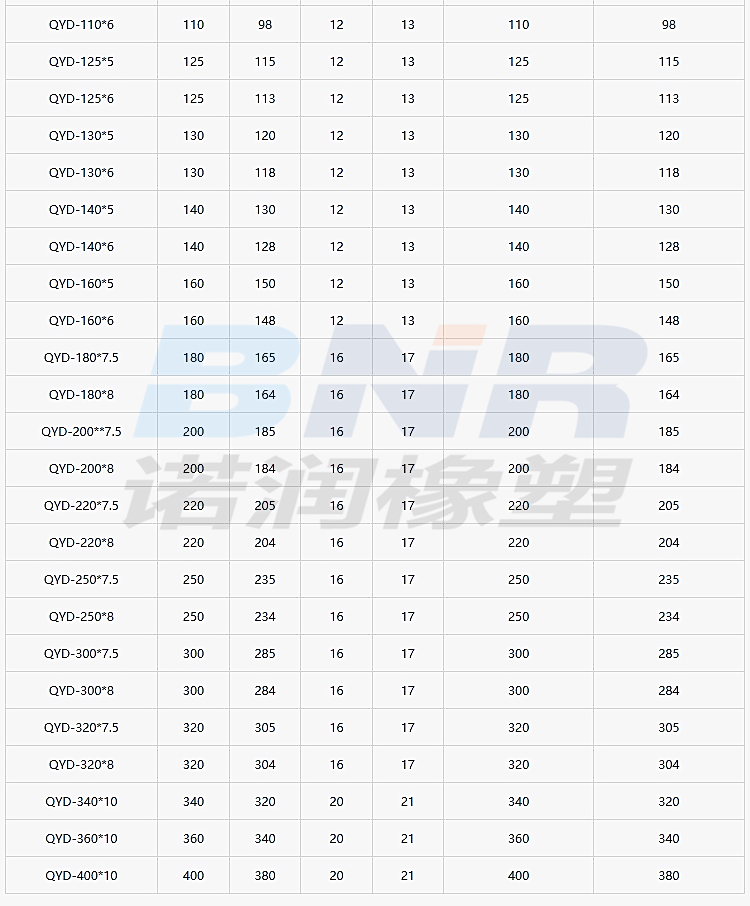

　　这类密封件应有轴向间隙(参见表中h和H栏)。可采用整体式活塞。为避免密封唇损坏，安装时   应当采取措施避免锐边。

四、设计标准
    沟槽及产品尺寸，公差等符合GB10708.1-89、 GB2879-86标准

五、标注及订货方法
    孔用Y圈用订货号来标注，示例：QYD-2018

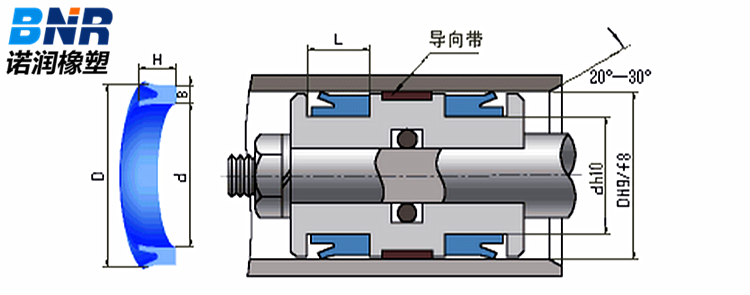

六、结构装置
