SPG组合密封

一、性能与用途

由一个低摩擦的填充聚四氟乙烯PTFE环和矩形橡胶密封圈组合而成，矩形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用，PTFE摩擦系数小，动静摩擦系数相近。适用于活塞杆密封，起双向密封作用，一般要和导向环配套使用。

二、材质

方形圈为填充聚四氟乙烯PTFE，矩形圈为丁晴橡胶NBR或者氟橡胶FKM

三、工况条件

耐压：≤0-2MPA

往复速度：≤1.5m/s

工作温度：丁晴橡胶：-30~+126℃，氟橡胶：-26~+205℃

工作介质：液压油、水、气

四、设计标准

本系列可参考NOK公司的SPG系列，R≤0.5，R1≤0.3，R2=1

五、标注方法

用订货号标记，示例轴用组合密封SPG-30

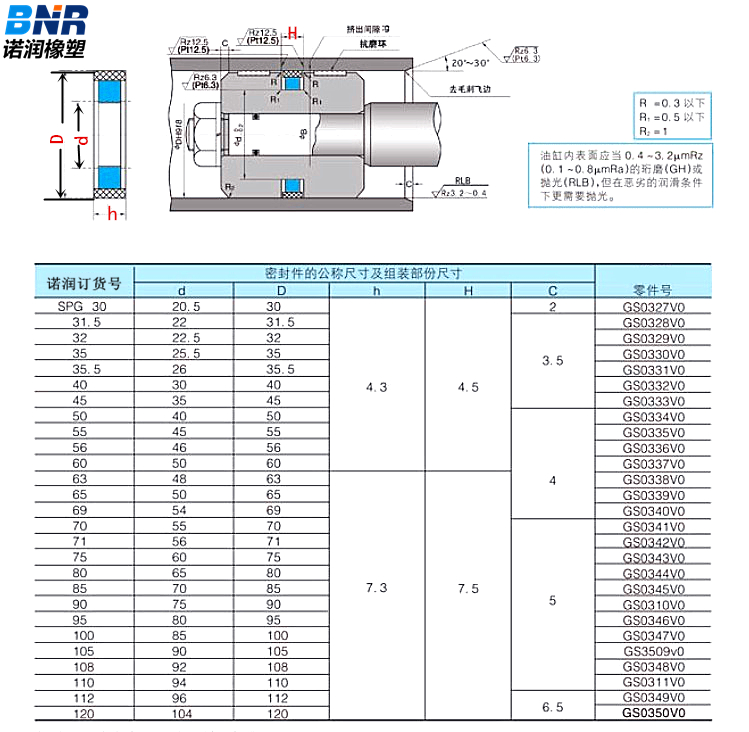

六、结构装置
