一、性能与用途

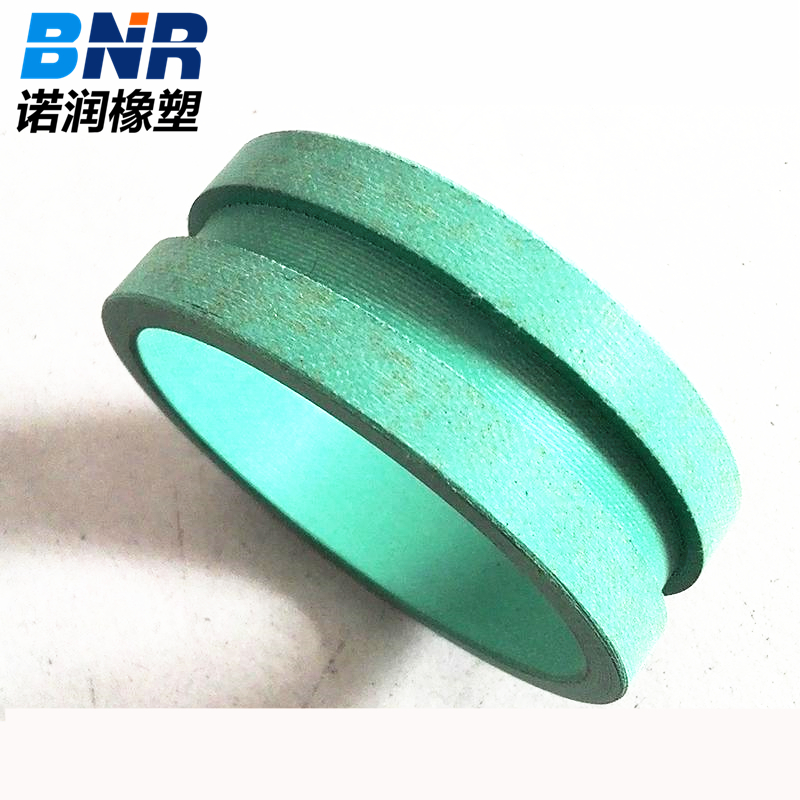

导向套GFI是活塞杆用导向套，对活塞杆起支承与导向作用。
导向套GFA是活塞用导向套，对活塞起支承与导向作用
二、材 质
尼龙PA、聚甲醛POM及聚四氟乙烯PTFE。
三、工况条件
工作温度：工作温度：－55～＋255℃（在120℃以上，采用PTFE）
工作介质：液压油、乳化液、水。
四、设计标准
在设计选用时，可参照Hunger公司FI系列。
五、标注及订货方法
导向套GFI用订货号来标注

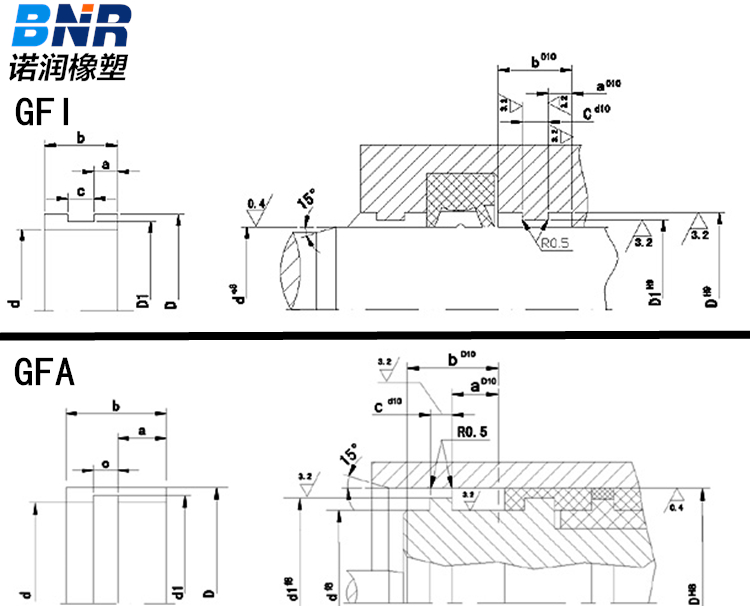

六、结构装置
| 订货号 |
d |
b |
D |
D1 |
c |
a |
| GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
| GFI-0400 |
40 |
46 |
43 |
| GFI-0420 |
42 |
48 |
45 |
| GFI-0450 |
45 |
51 |
48 |
| GFI-0500 |
50 |
56 |
53 |
| GFI-0550 |
55 |
61 |
58 |
| GFI-0560 |
56 |
62 |
59 |
| GFI-0600 |
60 |
24 |
70 |
65 |
7 |
8.5 |
| GFI-0630 |
63 |
73 |
68 |
| GFI-0650 |
65 |
75 |
70 |
| GFI-0700 |
70 |
80 |
75 |
| GFI-0720 |
72 |
82 |
77 |
| GFI-0750 |
75 |
85 |
80 |
| GFI-0800 |
80 |
90 |
85 |
| GFI-0850 |
85 |
95 |
90 |
| GFI-0900 |
90 |
100 |
95 |
| GFI-0950 |
95 |
105 |
100 |
| GFI-0960 |
96 |
106 |
101 |
| GFI-1000 |
100 |
110 |
105 |
| GFI-1050 |
105 |
115 |
110 |
| GFI-1100 |
110 |
120 |
115 |
| GFI-1150 |
115 |
125 |
120 |
| GFI-1200 |
120 |
130 |
125 |
| GFI-1250 |
125 |
135 |
130 |
| GFI-1300 |
130 |
140 |
135 |
| GFI-1400 |
140 |
150 |
145 |
| GFI-1500 |
150 |
35 |
162 |
156 |
15 |
10 |
| GFI-1550 |
155 |
167 |
161 |
| GFI-1600 |
160 |
172 |
166 |
| GFI-1650 |
165 |
177 |
171 |
| GFI-1700 |
170 |
182 |
176 |
| GFI-1800 |
180 |
192 |
186 |
| GFI-1900 |
190 |
202 |
196 |
| GFI-2000 |
200 |
212 |
206 |
| GFI-2200 |
220 |
232 |
226 |
| GFI-2250 |
225 |
237 |
231 |
| GFI-2400 |
240 |
252 |
246 |
| GFI-2500 |
250 |
262 |
256 |
| GFI-2600 |
260 |
272 |
266 |
| GFI-2800 |
280 |
292 |
286 |
| GFI-2900 |
290 |
302 |
296 |
| GFI-3000 |
300 |
312 |
306 |
| GFI-3200 |
320 |
332 |
326 |
| GFI-3500 |
350 |
362 |
356 |
| GFI-3600 |
360 |
372 |
366 |
| GFI-3800 |
380 |
392 |
386 |
| GFI-4000 |
400 |
412 |
406 |
| GFI-4150 |
415 |
427 |
421 |
| GFI-4200 |
420 |
432 |
426 |
| GFI-4250 |
425 |
437 |
431 |
| GFI-4500 |
450 |
462 |
456 |
| GFI-4800 |
480 |
492 |
486 |
| GFI-5000 |
500 |
512 |
506 |
| GFI-5600 |
560 |
572 |
566 |
| GFI-6000 |
600 |
612 |
606 |
| GFI-6300 |
630 |
642 |
636 |
| 订货号 |
d |
b |
D |
D1 |
c |
a |
| GFA0560 |
56 |
12 |
48 |
52 |
3 |
6.2 |
| GFA0630 |
63 |
55 |
59 |
| GFA0650 |
65 |
57 |
61 |
| GFA0700 |
70 |
62 |
66 |
| GFA0750 |
75 |
67 |
71 |
| GFA0800 |
80 |
14 |
72 |
76 |
7.2 |
| GFA0850 |
85 |
77 |
81 |
| GFA0900 |
90 |
82 |
86 |
| GFA0950 |
95 |
87 |
91 |
| GFA1000 |
100 |
92 |
96 |
| GFA1050 |
105 |
97 |
101 |
| GFA1100 |
110 |
102 |
106 |
| GFA1150 |
115 |
107 |
111 |
| GFA1200 |
120 |
112 |
116 |
| GFA1250 |
125 |
17.5 |
115 |
121 |
4 |
9.2 |
| GFA1300 |
130 |
120 |
126 |
| GFA1350 |
135 |
125 |
131 |
| GFA1400 |
140 |
130 |
136 |
| GFA1450 |
145 |
135 |
141 |
| GFA1500 |
150 |
140 |
146 |
| GFA1550 |
155 |
145 |
151 |
| GFA1600 |
160 |
150 |
156 |
| GFA1700 |
170 |
20 |
160 |
166 |
6 |
| GFA1800 |
180 |
170 |
176 |
| GFA1900 |
190 |
180 |
186 |
4.5 |
11.7 |
| GFA2000 |
200 |
190 |
196 |
| GFA2100 |
210 |
25 |
200 |
206 |
8 |
| GFA2200 |
220 |
210 |
216 |
| GFA2250 |
225 |
215 |
221 |
| GFA2300 |
230 |
220 |
226 |
| GFA2350 |
235 |
33 |
225 |
231 |
15 |
| GFA2400 |
240 |
230 |
236 |
| GFA2500 |
250 |
240 |
246 |
| GFA2650 |
265 |
255 |
261 |
| GFA2750 |
275 |
265 |
271 |
| GFA2800 |
280 |
270 |
276 |
| GFA2900 |
290 |
280 |
286 |
| GFA3000 |
300 |
290 |
296 |
| GFA3100 |
310 |
35 |
298 |
304 |
8.5 |
| GFA3200 |
320 |
308 |
314 |
| GFA3400 |
340 |
328 |
334 |
| GFA3500 |
350 |
338 |
344 |
| GFA3600 |
360 |
348 |
354 |
| GFA3800 |
380 |
368 |
374 |
| GFA4000 |
400 |
388 |
394 |
13.25 |
| GFA4200 |
420 |
408 |
414 |
| GFA4250 |
425 |
413 |
419 |
| GFA4500 |
450 |
438 |
444 |
| GFA4800 |
480 |
468 |
474 |
| GFA5000 |
500 |
488 |
494 |
| GFA5600 |
560 |
548 |
554 |
| GFA6000 |
600 |
588 |
594 |
| GFA6300 |
630 |
618 |
624 |
| GFA6500 |
650 |
638 |
644 |
| GFA7000 |
700 |
688 |
694 |
| GFA7500 |
750 |
738 |
744 |
| GFA7800 |
780 |
768 |
774 |
| GFA8000 |
800 |
788 |
794 |
|
