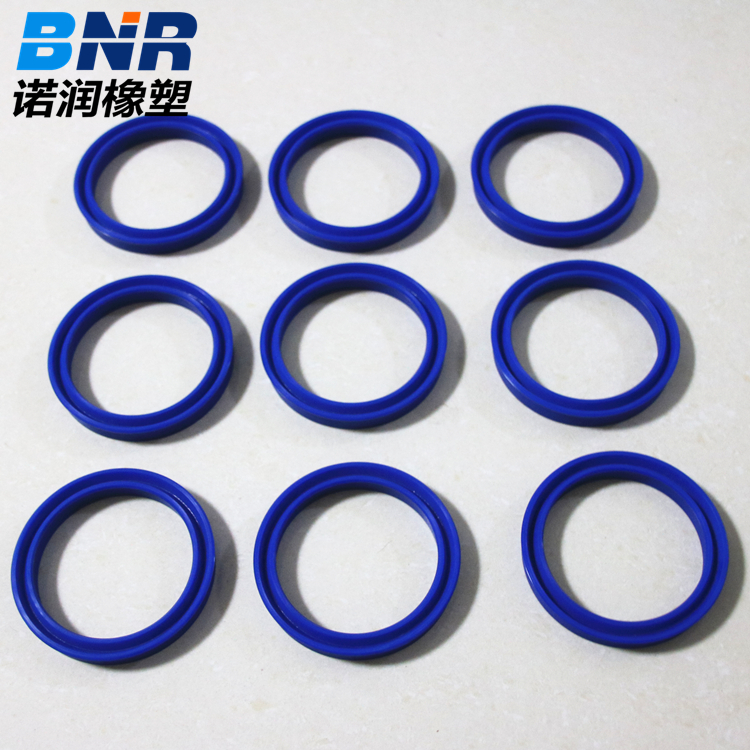

U型圈

一、性能与用途

　　UN型活塞杆密封圈是单向作用的密封元件，在液压缸中，主要用于活塞杆密封，在很多种应用场合，特别是在行走机械、汽车、林业和采矿机械中，在恶劣的工作条件下，具有良好的机械特性。在重载场合，它与R S型斯特封联合使用具有非常好的效果

　　优 点:

　　除上面述及的优点，以及具有良好的密封效果、安装简便等优点外，该密封元件还具有在低压范围内摩擦较小的优点。

二、材质
           高性能进口聚氨酯(TPU)，邵氏硬度(SHA)93°

三、工矿条件

　　压力：≤32 Mpa，当压力高于20MPa时， 建议使用挡圈。

　　温度：-30℃ ~ +80℃

　　速度：往复≤0.8m/s

　　介质：石油***液压油、乳化液、不适用于环保安全液压油(生物油)

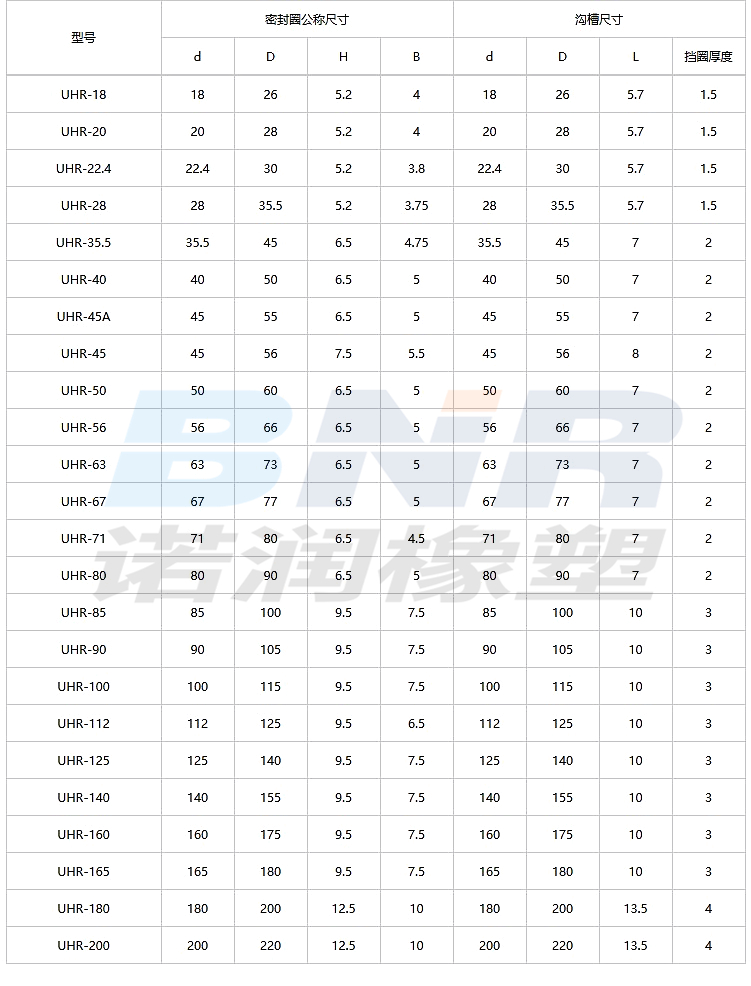

　　四、设计标准
       沟槽及产品尺寸、公差等符合JB/ZQ4265－86标准

五、标注及订货方法

　　活塞杆直径：d=50.0mm

　　订货型号：UN 50 65 10

六、结构装置
