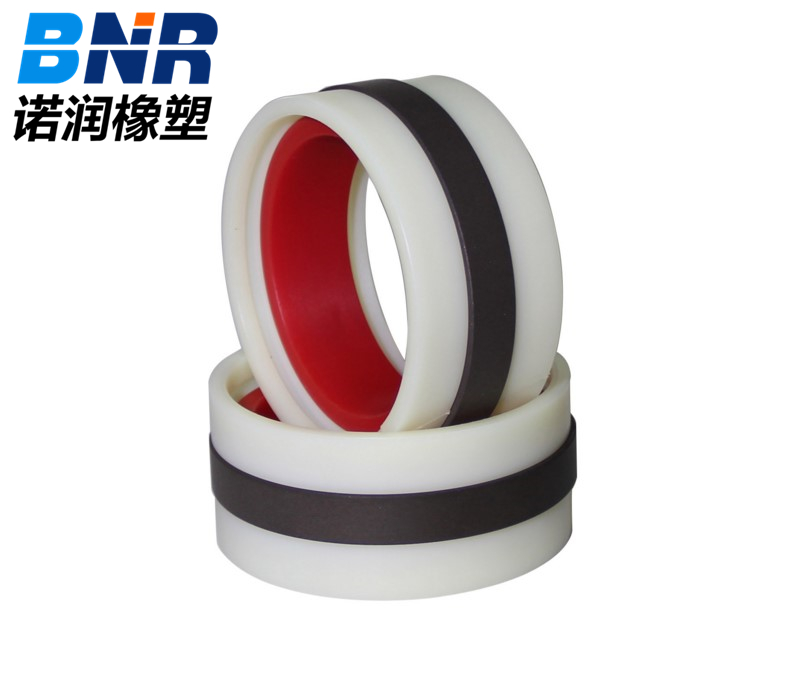

GKDF组合密封

一、性能与用途
    由密封环、弹性圈和两个导向套组成，导向套起定位和导向作用，弹性圈提供预紧力并补偿密封环的磨损，密封环与油缸内孔形成配合，对偶面而产生密封效果，适用于油缸的活塞密封，具有双向密封效果。
二、材质
    导向环：尼龙PA、聚甲醛POM或聚四氟乙烯PTFE；
    橡胶圈：一般为丁晴胶NBR，特殊情况下选用氟胶FKM；
    密封环：聚四氟乙烯PTFE。
三、工况条件
    工作压力：≤45Mpa；
    往复速度：≤1m/s；
    使用温度：－35～＋200℃（若使用温度在120℃以上或在磷酸酯系液压油中，导向环需采用聚四氟乙烯PTFE，橡胶圈需采用氟胶FKM）；
    工作介质：液压油、乳化液、水。
四、设计标准
    设计选用时可参考Hunger公司GKD系列。
五、标注方法
    组合密封GKDF用订货号来标注，示例：组合密封GKDF1800。

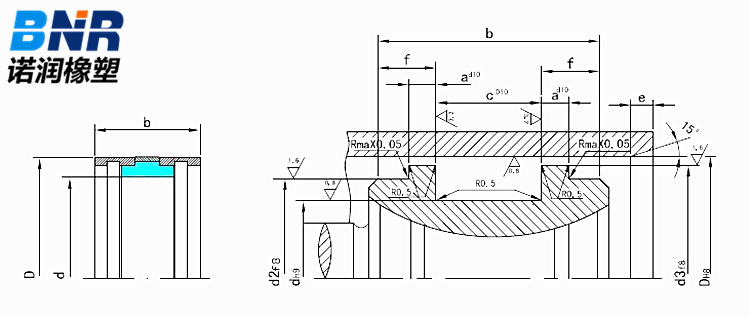

六、结构装置
