| 轴用回转方形圈 |
发布日期：2016-12-15 21:45:13
浏览：2366
|
| 产品分类：旋转密封系列
|
|
| 订购热线：18932816555 |
 |
|
|
|

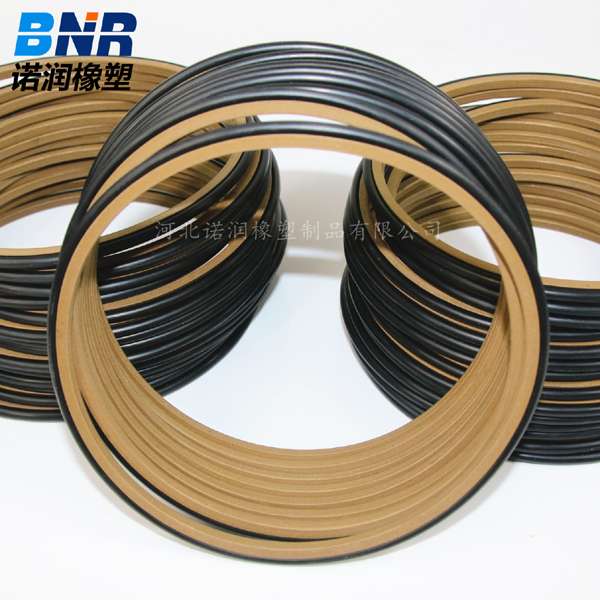

轴用旋转方形圈
一、性能与用途
由一个耐磨、低摩擦的填充聚四氟乙烯（PTFE）滑动环和O形橡胶密封圈组合成。O形圈提供预紧力，可对滑动环的磨损起补偿作用。它具有双向密封效果，适用于液压设备中的高压、低速回转轴密封。轴径小于Φ30的规格，应采用分体式沟槽。
二、材 质
PTFE+NBR，特殊情况下橡胶弹性体选用氟胶FKM。
三、工况条件
耐 压：0-40MPa；
旋转速度：≤15m/s；
使用温度： 丁晴胶NBR：-30～+120℃；
氟胶FKM：-20～+200℃；
工作介质：液压油、乳化液、水。
四、设计标准
设计时可参考B+L公司GS56130-GS56135系列。
五、标注及订货方法
轴用回转方形圈用订货号来标住，示例：GRS-0800 PTFE+NBR

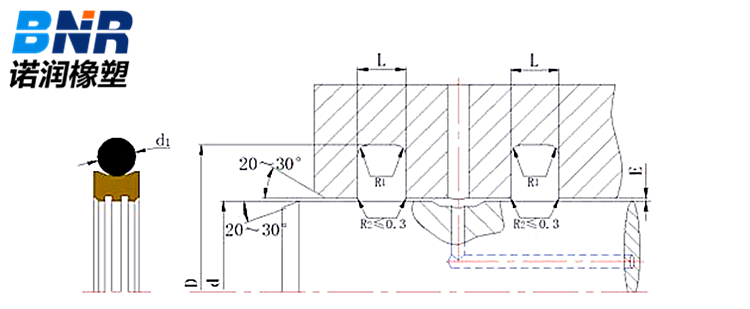

六、结构装置

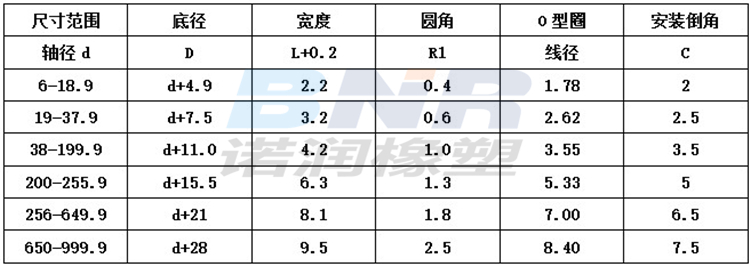

| 订货号 |
d |
D |
L |
E |
Rmax |
| 0-20 MPa |
20-40 MPa |
| GRS0200 |
20 |
27.5 |
3.2 |
0.4-0.25 |
0.25-0.15 |
0.3-0.5 |
| GRS0220 |
22 |
29.5 |
| GRS0250 |
25 |
32.5 |
| GRS0280 |
28 |
35.5 |
| GRS0300 |
30 |
37.5 |
| GRS0320 |
32 |
39.5 |
| GRS0360 |
36 |
43.5 |
| GRS0400 |
40 |
51 |
4.2 |
0.6-0.40 |
0.4-0.20 |
0.5-0.8 |
| GRS0420 |
42 |
53 |
| GRS0450 |
45 |
56 |
| GRS0480 |
48 |
59 |
| GRS0500 |
50 |
61 |
| GRS0520 |
52 |
63 |
| GRS0560 |
56 |
67 |
| GRS0600 |
60 |
71 |
| GRS0630 |
63 |
74 |
| GRS0700 |
70 |
81 |
| GRS0750 |
75 |
86 |
| GRS0800 |
80 |
91 |
0.6-0.40 |
0.4-0.20 |
0.7-1.2 |
| GRS0900 |
90 |
101 |
| GRS1000 |
100 |
111 |
| GRS1050 |
105 |
116 |
| GRS1100 |
110 |
121 |
| GRS1150 |
115 |
126 |
| GRS1200 |
120 |
131 |
| GRS1250 |
125 |
136 |
| GRS1300 |
130 |
141 |
| GRS1400 |
140 |
151 |
0.8-0.55 |
0.55-0.30 |
1.2-1.5 |
| GRS1500 |
150 |
161 |
| GRS1600 |
160 |
171 |
| GRS1700 |
170 |
181 |
| GRS1800 |
180 |
191 |
| GRS1900 |
190 |
201 |
| GRS2000 |
200 |
215.5 |
6.3 |
| GRS2100 |
210 |
225.5 |
| GRS2200 |
220 |
235.5 |
| GRS2500 |
250 |
265.5 |
| GRS2800 |
280 |
301 |
8.1 |
| GRS3000 |
300 |
321 |
| GRS3200 |
320 |
341 |
| GRS3500 |
350 |
371 |
0.8-0.55 |
0.55-0.30 |
1.5-2.0 |
| GRS3600 |
360 |
381 |
| GRS4000 |
400 |
421 |
| GRS4200 |
420 |
441 |
| GRS4500 |
450 |
471 |
| GRS4800 |
480 |
501 |
| GRS5000 |
500 |
521 |
|
|
|
|
|
|
|
|
|
|
| |
|
