孔用旋转方形圈
一、性能与用途
由一个耐磨、低摩擦的填充聚四氟乙烯（PTFE）滑动环和O形橡胶密封圈组合成。O形圈提供预紧力，可对滑动环的磨损起补偿作用。它具有双向密封效果，适用于液压设备中的高压、低速回转孔密封。孔径小于Φ40的规格，应采用分体式沟槽。
二、材 质
PTFE+NBR，特殊情况下橡胶弹性体选用氟胶FKM。
三、工况条件
耐 压：0-40MPa；
旋转速度：≤15m/s；
使用温度：丁晴胶NBR：-30～+120℃；
氟胶FKM：-20～+200℃；
工作介质：液压油、乳化液、水。
四、设计标准
设计时可参考B+L公司GS56140-GS56145系列。
五、标注及订货方法
孔用回转方形圈用订货号来标注，示例：GNS-0200

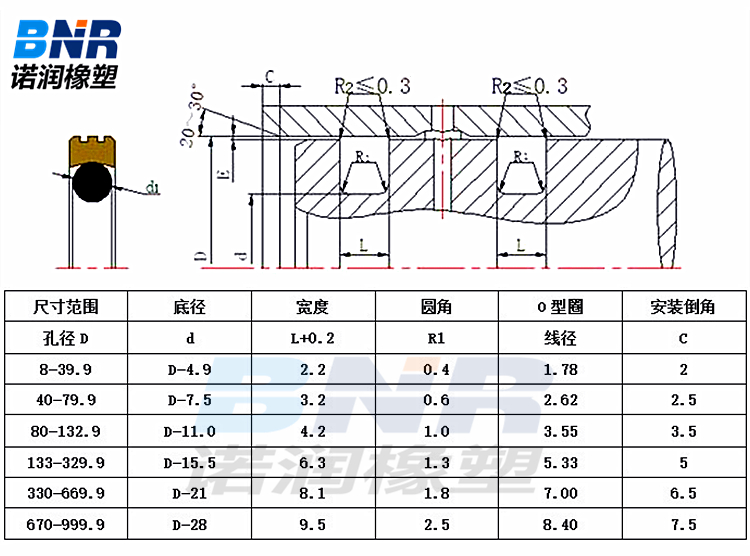

六、结构装置
| 订货号 |
D |
d |
L |
E |
Rmax |
|
0-20 MPa |
20-40 MPa |
| GNS0200 |
20 |
15.1 |
2.2 |
0.4-0.25 |
0.25-0.15 |
0.3-0.5 |
| GNS0220 |
22 |
17.1 |
| GNS0250 |
25 |
20.1 |
| GNS0280 |
28 |
23.1 |
| GNS0300 |
30 |
25.1 |
| GNS0320 |
32 |
27.1 |
| GNS0350 |
35 |
30.1 |
| GNS0380 |
38 |
33.1 |
| GNS0400 |
40 |
32.5 |
3.2 |
0.6-0.40 |
0.40-0.20 |
0.5-0.8 |
| GNS0420 |
42 |
34.5 |
| GNS0450 |
45 |
37.5 |
| GNS0480 |
48 |
40.5 |
| GNS0500 |
50 |
42.5 |
| GNS0550 |
55 |
47.5 |
| GNS0600 |
60 |
52.5 |
| GNS0630 |
63 |
55.5 |
| GNS0700 |
70 |
62.5 |
| GNS0750 |
75 |
67.5 |
| GNS0800 |
80 |
69 |
4.2 |
0.6-0.40 |
0.40-0.20 |
0.7-1.2 |
| GNS0900 |
90 |
79 |
| GNS1000 |
100 |
89 |
| GNS1050 |
105 |
94 |
| GNS1100 |
110 |
99 |
| GNS1150 |
115 |
104 |
| GNS1200 |
120 |
109 |
| GNS1250 |
125 |
114 |
| GNS1300 |
130 |
119 |
| GNS1400 |
140 |
124.5 |
6.3 |
0.8-0.55 |
0.55-0.30 |
1.2-1.5 |
| GNS1500 |
150 |
134.5 |
| GNS1600 |
160 |
144.5 |
| GNS1700 |
170 |
154.5 |
| GNS1800 |
180 |
164.5 |
| GNS1900 |
190 |
174.5 |
| GNS2000 |
200 |
184.5 |
| GNS2100 |
210 |
194.5 |
| GNS2200 |
220 |
204.5 |
| GNS2400 |
240 |
224.5 |
| GNS2500 |
250 |
234.5 |
| GNS2800 |
280 |
264.5 |
| GNS3000 |
300 |
284.5 |
| GNS3200 |
320 |
304.5 |
| GNS3500 |
350 |
329 |
8.1 |
0.8-0.55 |
0.55-0.30 |
1.5-2.0 |
| GNS3600 |
360 |
339 |
| GNS4000 |
400 |
379 |
| GNS4200 |
420 |
399 |
| GNS4500 |
450 |
429 |
| GNS4800 |
480 |
459 |
| GNS5000 |
500 |
479 |
