一、性能与用途
防尘圈FC因双唇口，故既可防尘又可防油，广泛用于油缸和气缸。
二、材 质
进口聚氨脂TPU。
三、工况条件
工作温度：-35～+100℃；
工作介质：液压油(矿物油基）；
往复速度：≤1.2m/s。
四、设计标准
设计时可参照GB/T10708.3-2000及ShanmbanDA22型、Merkel公司PU11系列。
五、标注及订货方法
防尘圈FC用订货号来标注，示例：FC-1824

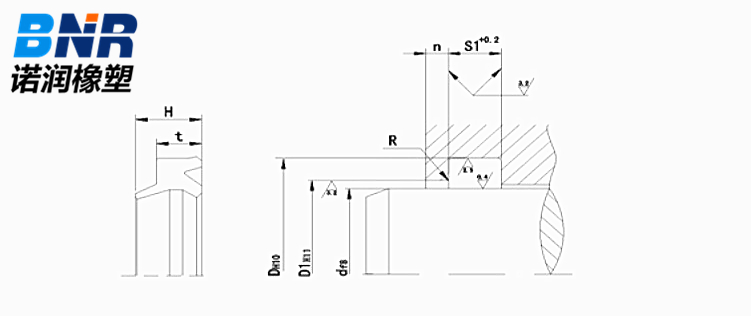

六、结构装置
| 规格及沟槽尺寸 |
| 订货号 |
d |
D |
H |
t-0.4 |
S1 |
D1 |
n |
R |
| FC-1218 |
12 |
18 |
6 |
4 |
4 |
14.5 |
2.5 |
0.5 |
| FC-1420 |
14 |
20 |
16.5 |
| FC-1824 |
18 |
24 |
20.5 |
| FC-2228 |
22 |
28 |
24.5 |
| FC-2836 |
28 |
36 |
7.5 |
5 |
5 |
31 |
| FC-3644 |
36 |
44 |
39 |
| FC-4553 |
45 |
53 |
48 |
| FC-5058 |
50 |
58 |
53 |
| FC-5565 |
55 |
65 |
8.5 |
6 |
6 |
58 |
3 |
| FC-5666 |
56 |
66 |
59 |
| FC-6070 |
60 |
70 |
63 |
0.8 |
| FC-6373 |
63 |
73 |
66 |
| FC-7080 |
70 |
80 |
73 |
| FC-8090 |
80 |
90 |
83 |
| FC-90100 |
90 |
100 |
93 |
| FC-100115 |
100 |
115 |
12 |
8.5 |
8.5 |
104 |
| FC-110125 |
110 |
125 |
114 |
| FC-125140 |
125 |
140 |
129 |
| FC-140155 |
140 |
155 |
144 |
| FC-160175 |
160 |
175 |
164 |
| FC-180195 |
180 |
195 |
184 |
