| GSZ组合密封 |
发布日期：2016-12-15 22:13:37
浏览：2693
|
| 产品分类：防尘密封
|
|
| 订购热线：18932816555 |
 |
|
|
|
GSZ组合密封
一、性能与用途
由一个抗磨的填充聚四氟乙烯PTFE圈和Ｏ形橡胶密封圈组合而成，Ｏ形圈提供预紧力，可对PTFE密封圈的磨损起补偿作用。适用于尘埃严重或严寒的环境以及高濒往复运动。轴径小于Φ30的规格，应采用分体式沟槽。
二、材 质
Z形滑环为填充聚四氟乙烯PTFE，Ｏ形圈为丁晴橡胶NBR或氟胶FKM。
三、工况条件
往复速度：≤5m/s；
使用温度：Ｏ形圈为丁晴橡胶NBR时：-30～+120℃；
Ｏ形圈为氟胶FKM时：-20～+200℃；
工作介质: 液压油、汽、水（在磷酸酯液压油中选用氟胶）。
四、设计标准
设计选用时可参考Ｂ+Ｌ公司的ES56150-ES56155系列。
五、标注方法
Z形防尘圈用订货号来标注，示例：GSZ－4553.8－PTFE+NBR
六、结构装置
特点:优异的滑动性,启动时，无粘滞及爬行现象,坚固的防尘圈,用于重型用途,能补偿活塞杆或柱塞较大的变形,刮除污染物的效果非常好,即使是很牢固的粘着物,能从内侧有效地挡住粘附在活塞杆表面的剩余油膜,与液压介质的相容性非常好
工况条件
|
速 度 |
压力范围 |
温度范围 |
介 质 |
可供直径范围 |
|
5m/s |
- |
-30℃ +200℃ |
石油基液压油，难燃液压液，环保安全液压液（生物油）、水和其它 |
20-2000 mm |

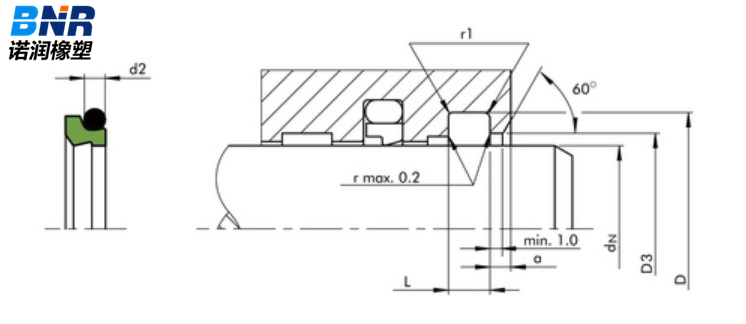

安装尺寸
|
活塞杆直径 |
沟槽直径 |
沟槽宽度 |
直径 |
止口宽度 |
O形圈截面 |
|
dN f8 |
D H9 |
L +0.2 |
D3 H11 |
a min |
d2 |
|
19.0-39.9 |
dN+7.6 |
4.2 |
d+1.5 |
3.0 |
2.62 |
|
40.0-69.9 |
dN+8.8 |
6.3 |
d+1.5 |
3.0 |
2.62 |
|
70.0-139.9 |
dN+12.2 |
8.1 |
d+2.0 |
4.0 |
3.53 |
|
140.0-399.9 |
dN+16.0 |
9.5 |
d+2.5 |
5.0 |
5.33 |
|
400.0-649.9 |
dN+24.0 |
14.0 |
d+2.5 |
8.0 |
7.00 |
|
650.0-999.9 |
dN+27.3 |
16.0 |
d+2.5 |
10.0 |
8.40 |
|
> 1000.0 |
dN+27.3 |
16.0 |
d+2.5 |
10.0 |
8.40 |
| 订货号 |
d |
D |
L |
R |
D3 |
a min |
| GSZ-2027.6 |
20 |
27.6 |
4.2 |
0.8 |
21 |
3 |
| GSZ-2229.6 |
22 |
29.6 |
23 |
| GSZ-2431.6 |
24 |
31.6 |
25 |
| GSZ-2532.6 |
25 |
32.6 |
26 |
| GSZ-2835.6 |
28 |
35.6 |
29 |
| GSZ-3037.6 |
30 |
37.6 |
31 |
| GSZ-3239.6 |
32 |
39.6 |
33 |
| GSZ-3542.6 |
35 |
42.6 |
36 |
| GSZ-3643.6 |
36 |
43.6 |
37 |
| GSZ-3845.6 |
38 |
45.6 |
39 |
| GSZ-4048.8 |
40 |
48.8 |
6.3 |
41.5 |
| GSZ-4250.8 |
42 |
50.8 |
43.5 |
| GSZ-4553.8 |
45 |
53.8 |
46.5 |
| GSZ-4856.8 |
48 |
56.8 |
49.5 |
| GSZ-5058.8 |
50 |
58.8 |
51.5 |
| GSZ-5260.8 |
52 |
60.8 |
53.5 |
| GSZ-5563.8 |
55 |
63.8 |
56.5 |
| GSZ-6068.8 |
60 |
68.8 |
61.5 |
| GSZ-6573.8 |
65 |
73.8 |
66.5 |
| GSZ-6876.8 |
68 |
76.8 |
69.5 |
| GSZ-7082.2 |
70 |
82.2 |
8.1 |
1.5 |
72 |
4 |
| GSZ-7587.2 |
75 |
87.2 |
77 |
| GSZ-8092.2 |
80 |
92.2 |
82 |
| GSZ-8597.2 |
85 |
97.2 |
87 |
| GSZ-90102.2 |
90 |
102.2 |
92 |
| GSZ-92104.2 |
92 |
104.2 |
94 |
| GSZ-95107.2 |
95 |
107.2 |
97 |
| GSZ-100112.2 |
100 |
112.2 |
102 |
| GSZ-105117.2 |
105 |
117.2 |
107 |
| GSZ-110122.2 |
110 |
122.2 |
112 |
| GSZ-115127.2 |
115 |
127.2 |
117 |
| GSZ-120132.2 |
120 |
132.2 |
122 |
| GSZ-125137.2 |
125 |
137.2 |
127 |
| GSZ-130142.2 |
130 |
142.2 |
132 |
| GSZ-135147.2 |
135 |
147.2 |
137 |
| GSZ-140156 |
140 |
156 |
9.5 |
142.5 |
5 |
| GSZ-150166 |
150 |
166 |
152.5 |
| GSZ-160176 |
160 |
176 |
162.5 |
| GSZ-170186 |
170 |
186 |
172.5 |
| GSZ-180196 |
180 |
196 |
182.5 |
| GSZ-200216 |
200 |
216 |
202.5 |
| GSZ-205221 |
205 |
221 |
207.5 |
| GSZ-210226 |
210 |
226 |
212.5 |
| GSZ-220236 |
220 |
236 |
222.5 |
| GSZ-230246 |
230 |
246 |
232.5 |
| GSZ-235251 |
235 |
251 |
237.5 |
| GSZ-240256 |
240 |
256 |
242.5 |
| GSZ-250266 |
250 |
266 |
252.5 |
| GSZ-260276 |
260 |
276 |
262.5 |
| GSZ-270286 |
270 |
286 |
272.5 |
| GSZ-280296 |
280 |
296 |
282.5 |
| GSZ-290306 |
290 |
306 |
292.5 |
| GSZ-300316 |
300 |
316 |
302.5 |
| GSZ-310326 |
310 |
326 |
312.5 |
| GSZ-320336 |
320 |
336 |
322.5 |
| GSZ-350366 |
350 |
366 |
352.5 |
| GSZ-360376 |
360 |
376 |
362.5 |
| GSZ-370386 |
370 |
386 |
372.5 |
| GSZ-390406 |
390 |
406 |
392.5 |
| GSZ-400424 |
400 |
424 |
14 |
402.5 |
8 |
| GSZ-450474 |
450 |
474 |
452.5 |
| GSZ-480504 |
480 |
504 |
482.5 |
| GSZ-500524 |
500 |
524 |
502.5 |
| GSZ-550574 |
550 |
574 |
552.5 |
| GSZ-600624 |
600 |
624 |
602.5 |
| GSZ-630654 |
630 |
654 |
632.5 |
| GSZ-640664 |
640 |
664 |
642.5 |
| GSZ-650677.3 |
650 |
677.3 |
16 |
2 |
652.5 |
10 |
| GSZ-700727.3 |
700 |
727.3 |
702.5 |
| GSZ-750777.3 |
750 |
777.3 |
752.5 |
| GSZ-800827.3 |
800 |
827.3 |
802.5 |
| GSZ-850877.3 |
850 |
877.3 |
852.5 |
| GSZ-900927.3 |
900 |
927.3 |
902.5 | |
|
|
|
|
|
|
|
|
|
| |
|
