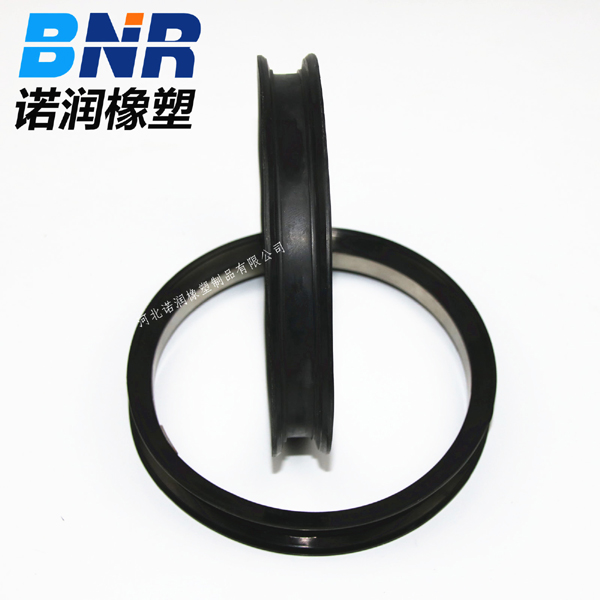

高线轧机双唇密封
双唇密封是具有双重作用：
密封轴承腔体内的润滑油,保证形成连续不断的油膜（油膜起到承载作用,承受轧辊重量和轧机工作载荷）。
密封外界的冷却水,轧制油,铁屑,灰尘等杂物,防止其渗入轴承腔内,避免腔体内润滑油的污染失效造成烧坏轴承,维护轴承的正常运转。
双唇密封-规格型号
|
JW图号 |
机型 |
规格 |
|
153772 |
西马克（SMS）轧机 |
7403871 |
|
153773 |
西马克（SMS）轧机 |
7403872 |
|
170811 |
摩根（MORGEN）轧机 |
10085300 |
|
163916 |
摩根（MORGEN）轧机 |
10008534 |
|
158229 |
摩根（MORGEN）轧机 |
430488A |
|
163917 |
摩根（MORGEN）轧机 |
10008484 |
|
177176 |
摩根（MORGEN）轧机 |
10262113 |
|
171729 |
摩根（MORGEN）轧机 |
10089630 |
| 订货号 |
西马克/摩根编号 |
规格（mm） |
| 170811 |
10085300 |
101.7×117×17 |
| 163916 |
10008534 |
105.7×121×17 |
| 153772 |
7403871 |
110.2×126×17 |
| 158229 |
430488A |
120.2×136×17 |
| 163917 |
10008484 |
144.7×160×17 |
| 153773 |
7403872 |
150.2×166×17 |
| 177176 |
10262113 |
161×176.55×17 |
| 171729 |
10089630 |
170×193.73×24.75 |
高速线材在实际生产过程中，轧制速度较高，通常唇口线速度在80-160米/秒，即转速13000rpm。这对于密封件的性能有一个较严格的要求。工作环境大概如下：
转速：唇口线速度80-160m/s（精轧机）即转速13000rpm,出材速度100m/s。
油温：38～45℃。
介质：油膜轴承油（例如美孚525,533等）,水及外界氧化铁屑。
油压：0.24～0.4Mpa。
双唇密封材质必须满足一下性能要求。（备注：根据实际生产情况，氢化丁腈是对的选择。）
|
项目 |
监测方法 |
弹性体性能指标 |
|
硬度 |
GB/T531-92 |
75±3 |
|
扯断强度 |
GB/T531-92 |
≥14Mpa |
|
扯断伸长率 |
GB/T531-92 |
≥250% |
|
压缩永久变形 |
GB/T531-92 |
≤28% |
|
耐油： |
1#油 |
GB/T531-92 |
-10-+5 |
|
3#油 |
0-+20 |
